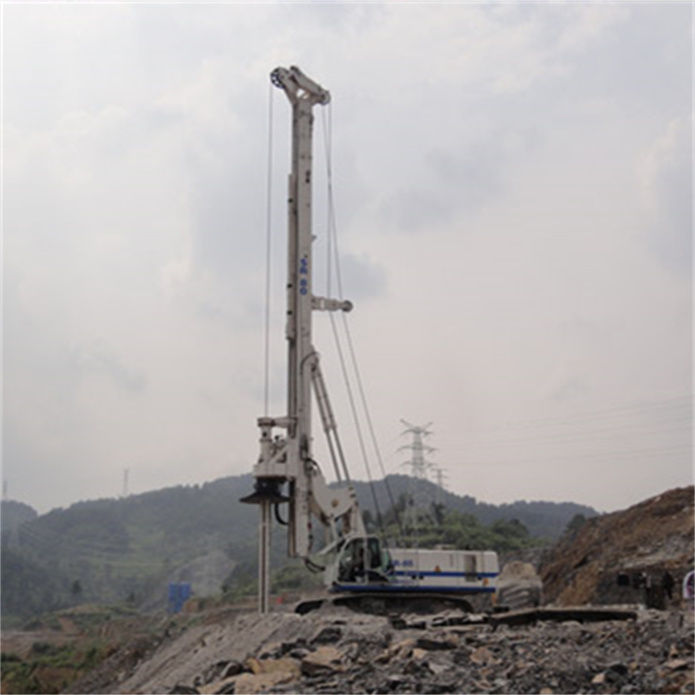

جهاز الحفر الدوار الجيوتقني

SR80

خصائص أداء جهاز الحفر الدوار لاختراق الصخور SR-80 لآلات التربة 1. الهيكل الاحترافي (ميكانيكا التربة) لحفارات الحفر الدوارة مع تباعد مسار متغير، يمكن توسيع العرض الإجمالي لمسارات الهيكل، وهو أمر مفيد لاستقرار جهاز الحفر. إن حذاء الجنزير ثلاثي الأسنان ومركز الجاذبية المنخفض وتصميم ثقل الموازنة القابل للتعديل لا يضمن فقط استقرار الماكينة بأكملها، بل يلبي أيضًا متطلبات النقل. إن استخدام المسارات الزاحفة العريضة يقلل من ضغط التأريض المحدد ولديه قدرة تسلق فائقة، مما يضمن الأداء الميكانيكي المطلوب لتحديد موضع جهاز الحفر في الموقع. إنه مرن ومريح لتحديد موضع الثقب ويتطلب وقتًا إضافيًا أقل. من أجل تلبية لتلبية الاحتياجات الخاصة لبعض العملاء، قمنا باختياره في بعض الموديلات، شاسيه كاتربيلر، مثل SR40\60\80C، اختر شاسيه كاتربيلر. تم تجهيز SR80 وSR100 بأجهزة تحكم عن بعد يمكن استخدامها لتفكيك المسار وتجميعه. 2. يعتمد الساري هيكل على شكل صندوق، والذي يتميز بالصلابة الجيدة والوزن الخفيف. هيكل دعم الصاري هو هيكل متوازي الأضلاع، والذي يتميز بـ نطاق السعة كبير، ويمكن إمالة الماكينة بأكملها وطيها لتقليل ارتفاع وطول النقل وتوفير وقت التفكيك والتجميع أثناء النقل؛ 3. تم تجهيز الصاري بكاشف عمودي، والذي يمكنه اكتشاف وعرض ميل الصاري، ويمكنه استخدام نظام الحركة الدقيقة لجهاز الحفر. ضبط عمودي الصاري. 4. رأس الطاقة لديه وظيفة رمي التربة عالية السرعة ويمكن استخدامه عند تفريغ التربة الطينية. 5. هيكل ميكانيكا التربة المصنوع ذاتيًا مُجهز بنظام الكشف التلقائي عن الأخطاء DMS وشاشة تعمل باللمس مقاس 12 بوصة، والتي يمكنها التحكم في معلمات التشغيل لثقوب الخوازيق ذات القطر الكبير والبناء الحلزوني الطويل، وعمق الثقب وواجهة العرض العمودية للصاري. ، وتعكس حالة عمل المحرك والنظام الهيدروليكي معلمات أخرى.إتقان في الوقت الحقيقي لعمق الحفر، وعمودية الصاري، وظروف العمل لكل نظام لمنع الأخطاء في الوقت المناسب وضمان التشغيل الطبيعي لجهاز الحفر. وفي الوقت نفسه، يمكن لنظام DMS أيضًا مراقبة المعدات عن بعد وتشخيص أعطال جهاز الحفر؛ 6. تصميم وظائف الميكاترونكس أ. نظام تحكم إلكتروني يتناسب مع المحرك والحمولة (يقلل من استهلاك الوقود والضوضاء). ب. التبديل اليدوي والآلي، ومراقبة عمودية العمود (التأكد من عمودية فتحة العمود)؛ ج. تكنولوجيا التحكم في الحفر بدقة عالية وتحديد موضع دوران التربة (لمنع تشوه ثقب الوبر) ؛ د. نظام قياس وعرض عمق الحفر (منع الإفراط في إطلاق الحبل الفولاذي وتأكيد عمق الحفرة)؛ هـ. نظام الكشف عن الأخطاء (بدءًا بالحمل واللف الزائد للونش) والإنذار وعرض المعلومات؛ F. حالة عمل الجهاز بأكمله (الفحص المسبق التلقائي قبل البدء) الرسوم المتحركة ونظام عرض الأدوات الافتراضية؛ G. نظام نقل بيانات الهاتف المحمول وتحديد المواقع GPS (الاتصال السريع، الوصول في الوقت المناسب)؛ ح. نظام عرض وتسجيل الملاحظات لعملية تشكيل العمود (لتحسين جودة الوبر)؛ بالإضافة إلى المزايا المذكورة أعلاه للمعدات، يعد الاستقرار وعمر الخدمة أيضًا من العوامل التي يجب أخذها في الاعتبار. نظرًا لأن منصات الحفر الدوارة تحتاج إلى العمل لفترة طويلة وحتى العمل في ظل ظروف عمل قاسية نسبيًا، فإن هذا يضع متطلبات أعلى على استقرار الآلة بأكملها. يمكن لجميع المعدات الجيوتقنية المستوردة ضمان استقرار وسلامة الماكينة بشكل فعال. المعاملات الشاملة طراز الجهاز SR-80 اختصار النموذج 80 محرك نموذج Diesel engine T3/T4 الطاقة المقدرة (كيلوواط) 328 معلمات الآلة الكتلة الإجمالية للمعدات (كجم) 83000 عزم دوران رأس الطاقة (كيلو نيوتن · م) 292 الحد الأقصى لعمق الحفر (مم) 77000 قطر الحفر (بدون غلاف) (مم) 2000 قطر الحفر (مع الغلاف) (مم) 1200     الونش الرئيسي أقصى قوة رفع (كيلو نيوتن) 260
